Vous cherchez la dimension exacte d’un tube inox : diamètre, épaisseur, correspondance en pouces, poids au mètre ? Voici les tableaux complets de toutes les dimensions de tubes inox que nous tenons en stock : tubes ronds, carrés et rectangulaires, en finition brute ou brossée.
Toutes nos longueurs standard sont 1 m, 1,5 m et 2 m, avec coupe sur mesure possible. Les poids sont calculés avec une masse volumique de 8 kg/dm³ (valable pour le 304L comme pour le 316L).
Comment lire une dimension de tube inox
- Tube rond : diamètre extérieur × épaisseur de paroi. Exemple : Ø 42,4 × 2 mm = 42,4 mm de diamètre extérieur, paroi de 2 mm, donc 38,4 mm de diamètre intérieur.
- Tube carré : côté × côté × épaisseur. Exemple : 40 × 40 × 2 mm.
- Tube rectangulaire : grand côté × petit côté × épaisseur. Exemple : 60 × 30 × 2 mm.
Le diamètre intérieur se calcule simplement : diamètre extérieur − 2 × épaisseur. C’est utile pour savoir si un tube peut s’emboîter dans un autre, ou recevoir un raccord ou un bouchon.
Pourquoi 21,3, 33,7 ou 42,4 mm ?
Ces diamètres viennent de la tuyauterie : ils correspondent à des diamètres nominaux (DN) et aux anciennes tailles en pouces. Un tube dit « 1 pouce » mesure ainsi 33,7 mm à l’extérieur, pas 25,4 mm. Si vous devez remplacer un tube existant, mesurez son diamètre extérieur au pied à coulisse et retrouvez-le dans le tableau ci-dessous.

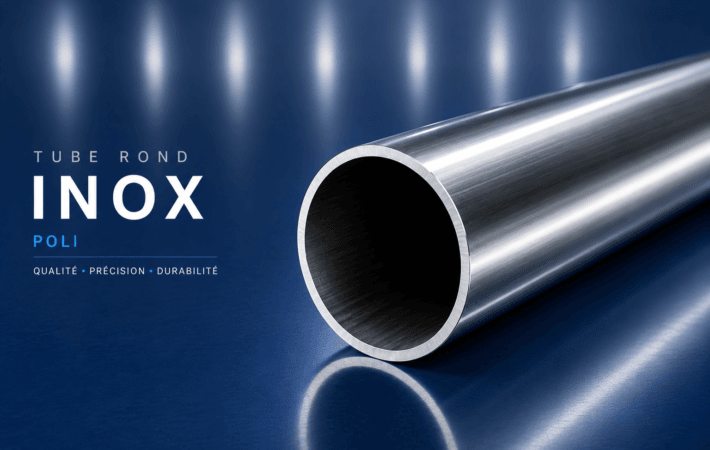

Tubes ronds inox : tableau des dimensions
Du Ø 6 au Ø 273 mm. Les petits diamètres (Ø 6 à 18 mm) existent aussi en 316L. Voir les fiches : tube rond inox brut et tube rond inox brossé.
| Diamètre ext. | Épaisseur | DN / pouces | Poids au mètre | Disponible en |
|---|---|---|---|---|
| Ø 6 mm | 1 mm | — | 0,13 kg | brut 316L |
| Ø 8 mm | 1 mm | — | 0,18 kg | brut 316L |
| Ø 10 mm | 1 mm | — | 0,23 kg | brut 316L |
| Ø 12 mm | 1 mm | — | 0,28 kg | brut 304L, brossé 304L |
| Ø 13,5 mm | 1,6 mm | DN 8 (1/4″) | 0,48 kg | brut 304L |
| Ø 14 mm | 1 mm | — | 0,33 kg | brut 316L |
| Ø 16 mm | 1 mm | — | 0,38 kg | brut 304L, brossé 304L |
| Ø 17,2 mm | 1 mm | DN 10 (3/8″) | 0,41 kg | brut 304L |
| Ø 18 mm | 1,5 mm | — | 0,62 kg | brut 304L, brut 316L |
| Ø 20 mm | 1,5 mm | — | 0,70 kg | brut 304L |
| Ø 20 mm | 2 mm | — | 0,90 kg | brut 304L |
| Ø 21,3 mm | 2 mm | DN 15 (1/2″) | 0,97 kg | brut 304L, brossé 304L |
| Ø 22 mm | 1,2 mm | — | 0,63 kg | brut 304L |
| Ø 25 mm | 1,5 mm | — | 0,89 kg | brut 304L |
| Ø 25 mm | 2 mm | — | 1,16 kg | brut 304L |
| Ø 26,9 mm | 2 mm | DN 20 (3/4″) | 1,25 kg | brut 304L, brossé 304L |
| Ø 28 mm | 1,5 mm | — | 1,00 kg | brut 304L |
| Ø 30 mm | 1,5 mm | — | 1,07 kg | brut 304L |
| Ø 30 mm | 2 mm | — | 1,41 kg | brut 304L |
| Ø 32 mm | 1,5 mm | — | 1,15 kg | brut 304L |
| Ø 33,7 mm | 2 mm | DN 25 (1″) | 1,59 kg | brut 304L, brossé 304L |
| Ø 35 mm | 1,5 mm | — | 1,26 kg | brut 304L |
| Ø 35 mm | 2 mm | — | 1,66 kg | brut 304L |
| Ø 38 mm | 1,5 mm | — | 1,38 kg | brut 304L |
| Ø 40 mm | 2 mm | — | 1,91 kg | brut 304L, brossé 304L |
| Ø 42,4 mm | 2 mm | DN 32 (1″1/4) | 2,03 kg | brut 304L, brossé 304L |
| Ø 45 mm | 1,5 mm | — | 1,64 kg | brut 304L |
| Ø 48,3 mm | 2 mm | DN 40 (1″1/2) | 2,33 kg | brut 304L, brossé 304L |
| Ø 50 mm | 1,5 mm | — | 1,83 kg | brut 304L |
| Ø 51 mm | 1,2 mm | — | 1,50 kg | brut 304L, brossé 304L |
| Ø 53 mm | 1,5 mm | — | 1,94 kg | brut 304L, brossé 304L |
| Ø 54 mm | 1,5 mm | — | 1,98 kg | brut 304L |
| Ø 60,3 mm | 1,6 mm | DN 50 (2″) | 2,36 kg | brut 304L |
| Ø 60,3 mm | 2 mm | DN 50 (2″) | 2,93 kg | brut 304L, brossé 304L |
| Ø 63,5 mm | 1,5 mm | — | 2,34 kg | brut 304L, brossé 304L |
| Ø 70 mm | 1,5 mm | — | 2,58 kg | brut 304L |
| Ø 76 mm | 1,5 mm | — | 2,81 kg | brossé 304L |
| Ø 76,1 mm | 1,6 mm | DN 65 (2″1/2) | 3,00 kg | brut 304L |
| Ø 76,1 mm | 2 mm | DN 65 (2″1/2) | 3,72 kg | brut 304L |
| Ø 80 mm | 2 mm | — | 3,92 kg | brut 304L |
| Ø 88,9 mm | 2 mm | DN 80 (3″) | 4,37 kg | brut 304L |
| Ø 101,6 mm | 2 mm | DN 90 (3″1/2) | 5,01 kg | brut 304L |
| Ø 104 mm | 2 mm | — | 5,13 kg | brut 304L |
| Ø 108 mm | 2 mm | — | 5,33 kg | brut 304L |
| Ø 114,3 mm | 2 mm | DN 100 (4″) | 5,64 kg | brut 304L |
| Ø 129 mm | 2 mm | — | 6,38 kg | brut 304L |
| Ø 139,7 mm | 2 mm | DN 125 (5″) | 6,92 kg | brut 304L |
| Ø 154 mm | 2 mm | — | 7,64 kg | brut 304L |
| Ø 168,3 mm | 2 mm | DN 150 (6″) | 8,36 kg | brut 304L |
| Ø 204 mm | 2 mm | — | 10,15 kg | brut 304L |
| Ø 219,1 mm | 2 mm | DN 200 (8″) | 10,91 kg | brut 304L |
| Ø 254 mm | 2 mm | — | 12,67 kg | brut 304L |
| Ø 273 mm | 2 mm | DN 250 (10″) | 13,62 kg | brut 304L |
Les plus demandés : Ø 42,4 × 2 mm pour les mains courantes et poteaux de garde-corps, Ø 33,7 et 26,9 mm pour les rampes et le mobilier, Ø 51 à 76 mm pour les échappements.

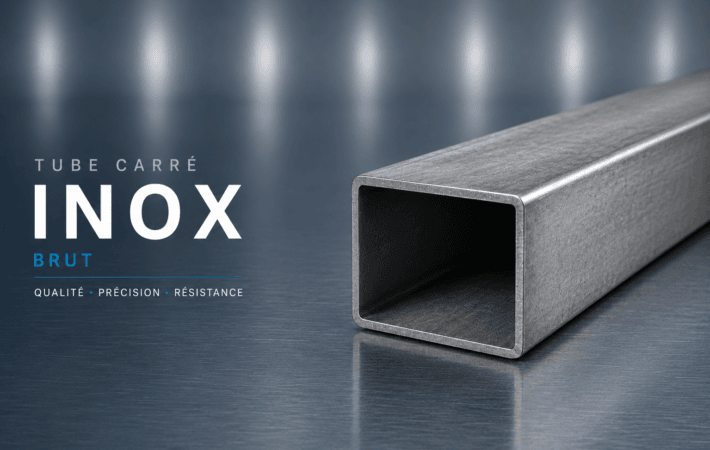

Tubes carrés inox : tableau des dimensions
De 15 × 15 à 100 × 100 mm, en 1,5, 2 ou 3 mm d’épaisseur. Voir tous les tubes carrés inox.
| Section | Épaisseur | Poids au mètre | Disponible en |
|---|---|---|---|
| 15 × 15 mm | 1,5 mm | 0,65 kg | brut |
| 20 × 20 mm | 1,5 mm | 0,89 kg | brut |
| 20 × 20 mm | 2 mm | 1,15 kg | brut, brossé |
| 25 × 25 mm | 1,5 mm | 1,13 kg | brut |
| 25 × 25 mm | 2 mm | 1,47 kg | brut, brossé |
| 30 × 30 mm | 1,5 mm | 1,37 kg | brut |
| 30 × 30 mm | 2 mm | 1,79 kg | brut, brossé |
| 30 × 30 mm | 3 mm | 2,59 kg | brut |
| 35 × 35 mm | 1,5 mm | 1,61 kg | brut |
| 35 × 35 mm | 2 mm | 2,11 kg | brut |
| 40 × 40 mm | 1,5 mm | 1,85 kg | brut |
| 40 × 40 mm | 2 mm | 2,43 kg | brut, brossé |
| 40 × 40 mm | 3 mm | 3,55 kg | brut |
| 45 × 45 mm | 2 mm | 2,75 kg | brut |
| 50 × 50 mm | 2 mm | 3,07 kg | brut, brossé |
| 50 × 50 mm | 3 mm | 4,51 kg | brut |
| 60 × 60 mm | 2 mm | 3,71 kg | brut |
| 60 × 60 mm | 3 mm | 5,47 kg | brut |
| 80 × 80 mm | 2 mm | 4,99 kg | brut |
| 80 × 80 mm | 3 mm | 7,39 kg | brut |
| 100 × 100 mm | 2 mm | 6,27 kg | brut |
| 100 × 100 mm | 3 mm | 9,31 kg | brut |

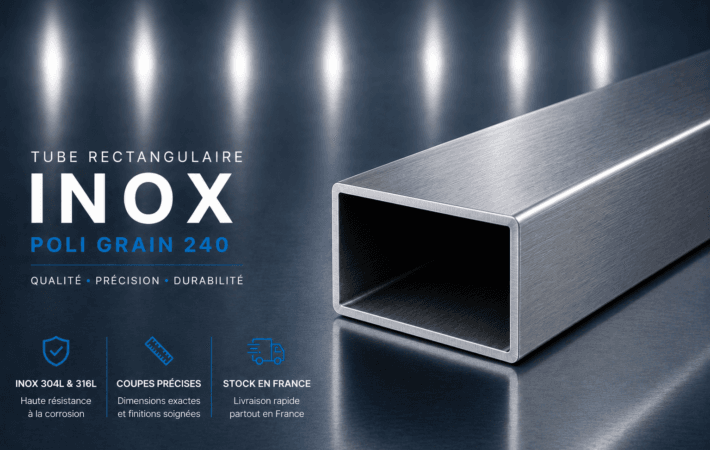

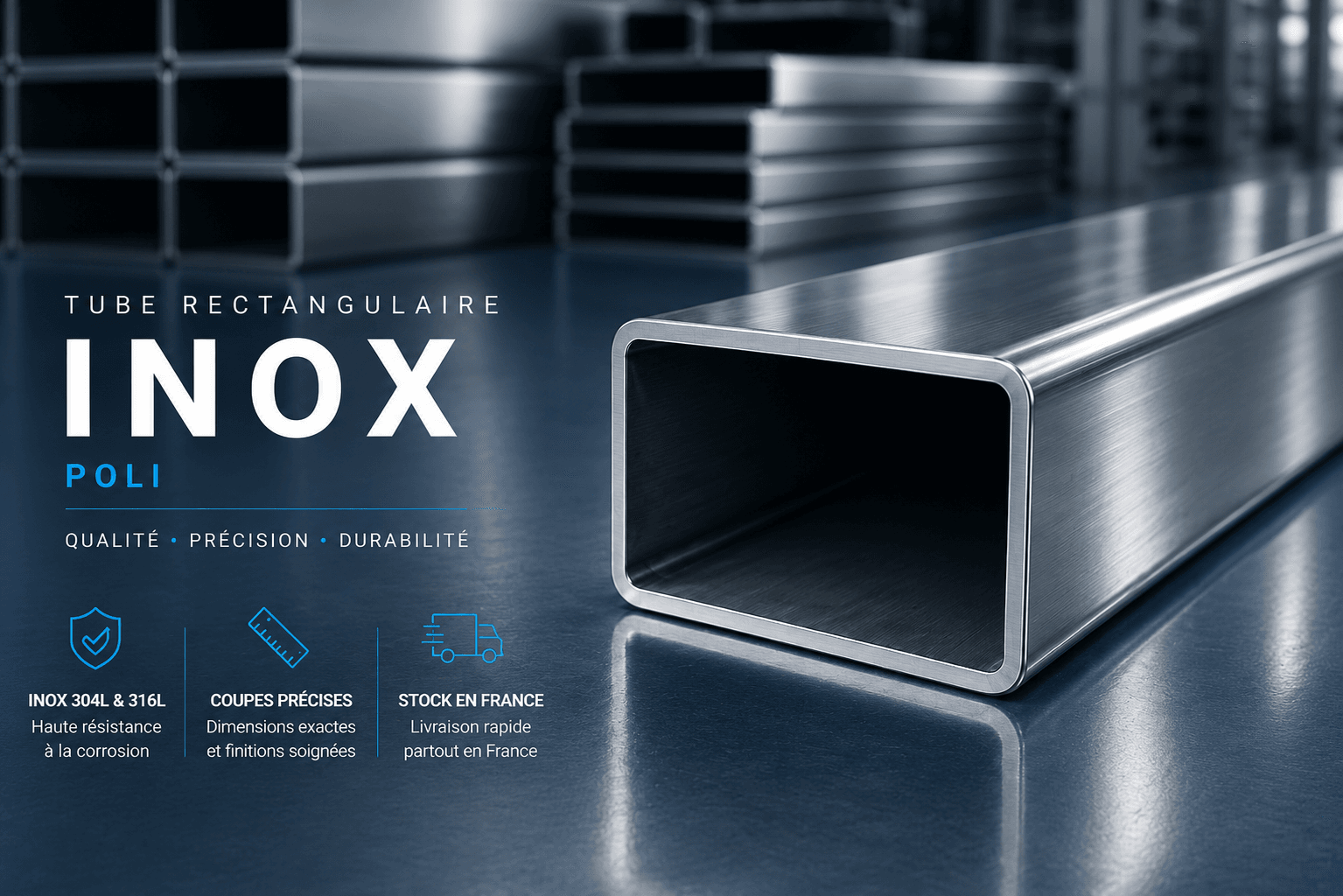

Tubes rectangulaires inox : tableau des dimensions
De 30 × 10 à 100 × 50 mm. Voir tous les tubes rectangulaires inox.
| Section | Épaisseur | Poids au mètre | Disponible en |
|---|---|---|---|
| 30 × 10 mm | 1,5 mm | 0,89 kg | brut, brossé |
| 35 × 20 mm | 1,5 mm | 1,25 kg | brut, brossé |
| 40 × 20 mm | 2 mm | 1,79 kg | brut, brossé |
| 40 × 30 mm | 2 mm | 2,11 kg | brut, brossé |
| 50 × 25 mm | 2 mm | 2,27 kg | brut, brossé |
| 50 × 30 mm | 2 mm | 2,43 kg | brut |
| 60 × 30 mm | 2 mm | 2,75 kg | brut, brossé |
| 60 × 40 mm | 2 mm | 3,07 kg | brut, brossé |
| 80 × 40 mm | 2 mm | 3,71 kg | brut, brossé |
| 80 × 40 mm | 3 mm | 5,47 kg | brut |
| 100 × 50 mm | 2 mm | 4,67 kg | brut, brossé |
| 100 × 50 mm | 3 mm | 6,91 kg | brut |
Les poids des tubes carrés et rectangulaires sont calculés sur des angles vifs : le poids réel est très légèrement inférieur, car les angles sont arrondis.
Calculer le poids d’un tube inox
- Tube rond : poids (kg/m) = 3,1416 × épaisseur × (diamètre − épaisseur) × 0,008
- Tube carré ou rectangulaire : poids (kg/m) ≈ 2 × épaisseur × (grand côté + petit côté − 2 × épaisseur) × 0,008
Toutes les dimensions sont en millimètres. Exemple : un tube Ø 42,4 × 2 mm de 2 m pèse 2,03 × 2 = 4,06 kg. Pour les barres pleines et les fers plats, voir nos tableaux de poids de l’inox par profilé.
Quelle dimension choisir ?
Le diamètre ou la section dépend de l’usage, l’épaisseur de la charge et des chocs. Notre guide comment choisir son tube inox détaille la méthode, et quelle épaisseur pour un garde-corps inox répond à la question la plus fréquente. Pour la finition, voir inox brossé, poli ou brut.
Questions fréquentes
Quel est le diamètre intérieur d’un tube 42,4 × 2 mm ?
38,4 mm (42,4 − 2 × 2).
Un tube de 40 mm rentre-t-il dans un tube de 42,4 mm ?
Non : le Ø 42,4 × 2 mm a un intérieur de 38,4 mm. Pour emboîter deux tubes, l’extérieur du petit doit être légèrement inférieur à l’intérieur du grand, ou utilisez un manchon de raccordement.
Vous ne trouvez pas votre dimension ?
Envoyez-nous votre besoin via la page contact : certaines dimensions sont disponibles sur demande.
Tous nos tubes inox sont en stock à Chanteloup-les-Vignes, expédiés en 24 à 72 h partout en France, livraison offerte dès 150 €.
